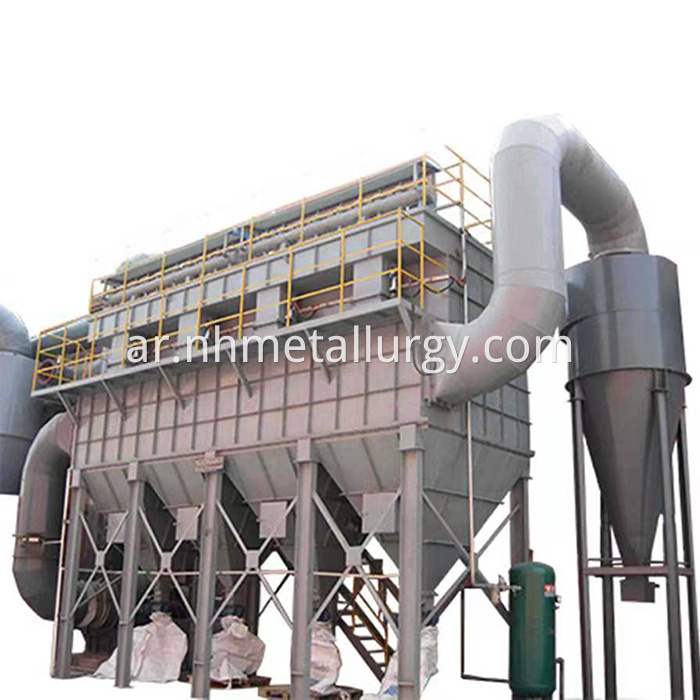

جامع الغبار مرشح كيس التعدين

جامع الغبار الأكياس هو جهاز تصفية الغبار الجاف. جامع غبار حقيبة التعدين مناسب لالتقاط الغبار الناعم والجاف وغير الليفي. حقيبة المرشح مصنوعة من قطعة قماش مرشح النسيج أو شعر غير منسوج ، وتستخدم تأثير الترشيح لنسيج الألياف لتصفية الغاز المحتوي على الغبار. عندما يدخل الغاز المحتوي على الغبار جامع الغبار في الأكياس ، ستتم إزالة الغبار ذو الجزيئات الكبيرة والجاذبية الثقيلة بسبب الجاذبية. سوف يستقر جامع الغبار في Baghouse ويسقط في قادوس الرماد. عندما يمر الغاز الذي يحتوي على غبار ناعم عبر مادة المرشح ، يتم حظر الغبار ، وبالتالي يمكن تنقية الغاز.

مبدأ العمل

لا تنفصل عن كفاءة إزالة الغبار العالية من جامع الغبار من آلية إزالة الغبار. عندما يدخل الغاز المحتوي على الغبار إلى قادوس الرماد من أنبوب مدخل الهواء في أسفل جامع الغبار من خلال الانحراف ، بسبب تصادم المنحنى وتقليل سرعة الغاز ، فإن الغبار الخشن سوف يسقط في قاشي الرماد ، وسوف تتبع جزيئات الغبار الدقيقة المتبقية الغاز. عند دخول غرفة حقيبة الفلتر ، بسبب الجمود ، والانتشار ، والحاجز ، والربط ، والكهرباء الثابتة وغيرها من الآثار لألياف مواد المرشح والأقمشة ، فإن الغبار محاصر في كيس المرشح ، ويهرب الغاز المنقى من الحقيبة من الحقيبة و خرج من خلال أنبوب العادم. تتم إزالة الغبار على كيس المرشح عن طريق غسل الغاز. ينخفض ​​الغبار الذي تم إزالته إلى قادوس الرماد ويتم تفريغه على جهاز نقل الرماد من خلال صمام تصريف الغبار المزدوج. يمكن أيضًا إزالة الغبار المتراكم على كيس المرشح عن طريق نفخ تدفق الهواء النبضي لتحقيق الغرض من تنظيف الغبار. سيتم تفريغ الغبار الذي تم إزالته بواسطة جهاز تفريغ الغبار. لا يمكن فصل كفاءة إزالة الغبار العالية لمجمع الغبار الحقيقية عن مادة المرشح. يرتبط أداء وجودة مادة المرشح مباشرة بأداء وخدمة جامع الغبار. مادة المرشح هي المادة الرئيسية لصنع أكياس المرشح. يعزز أدائها وجودتها تقدم تقنية إزالة الغبار في الأكياس وتؤثر على نطاق التطبيق وحياة الخدمة.
يشمل جامعو مرشحات الغبار جامعي الغبار الأكياس وجامعي غبار طبقة الجسيمات. يستخدم الأول عادةً أكياس مرشح مصنوعة من الألياف العضوية أو الأقمشة الألياف غير العضوية مثل طبقة المرشح ، في حين تستخدم طبقة المرشح من الأخير جزيئات ذات أحجام جسيمات مختلفة ، مثل رمال الكوارتز ، مكونة من رمال النهر ، السيرامسيت ، الخبث ، إلخ. بينما يلتزم المسحوق مرارًا وتكرارًا بالسطح الخارجي لكيس المرشح ، تستمر طبقة المسحوق في الثخانة ، وتزداد قيمة مقاومة جامع الغبار أيضًا ؛ يرسل الحجاب الحاجز صمام النبض أمرًا ، ويفتح صمام النبض عندما يتم غمر اليسار واليمين ، والضغط في كيس الهواء عالي الضغط عندما يتم تهوية الهواء ، إذا لم يكن هناك غبار أو أصغر من أن يكون صغيرًا جدًا إلى بعض مدى ، سوف يتوقف تنظيف الغبار الميكانيكي عن العمل.
طريقة تنقية الغاز لمجمع غبار حقيبة النبض منخفض الضغط هو نوع مرشح خارجي. يدخل الغاز المحتوي على الغبار غرفة المرشح لكل وحدة من خلال أنبوب التوجيه. نظرًا للمسافة الرأسية بين أسفل كيس المرشح والفتحة العلوية لمدخل الهواء في التصميم ، هناك تدفق هواء معقول ومعقول من خلال الأدلة المناسبة. يتم توزيع تدفق الهواء واتجاه التدفق الطبيعي لتحقيق توزيع الهواء الموحد في غرفة المرشح بأكملها. يسقط الغبار الجسيمي في الغاز المحتوي على الغبار مباشرة في قادوس الرماد بعد فصله بالترسيب الطبيعي. يدخل الغبار المتبقي منطقة مرشح الصندوق الأوسط مع تدفق الهواء تحت توجيه نظام التحويل. ، تم امتصاصه على السطح الخارجي لكيس المرشح. يمر الغاز النظيف المصفى عبر كيس المرشح ويتم تفريغه عبر الصندوق العلوي وأنبوب العادم.
تستخدم كيس المرشح الهواء المضغوط لتفجير وتنظيف الغبار. تتكون آلية تنظيف الغبار من كيس هواء وأنبوب ضربة وصمام التحكم في النبض الكهرومغناطيسي. يتم تثبيت أنبوب ضربة في الجزء العلوي من منفذ كل صف من أكياس المرشح في غرفة المرشح. يتم توفير أنبوب ضربة على الجانب السفلي من أنبوب ضربة مباشرة مقابل مركز كيس المرشح. تم تجهيز كل أنبوب ضربة بصمام النبض ويتم توصيله بكيس الهواء المضغوط. عند التنظيف ، يفتح صمام الملف اللولبي صمام النبض ، ويتم رش الهواء المضغوط بواسطة جهاز التحكم في التنظيف (الضغط التفاضلي أو التوقيت ، والتحكم اليدوي) لفتح حقن النبض الكهرومغناطيسي وفقًا لبرنامج SET. يمر الغاز المضغوط عبر كل نبضة بالتسلسل في وقت قصير جدًا. يستحث الصمام عدة مرات كمية الهواء المحقونة في كيس المرشح من خلال الفوهة الموجودة على أنبوب ضربة ، مما يشكل موجة هواء ، مما تسبب في خضوع كيس المرشح للتوسع الحاد وتأثير الاهتزاز من الفم إلى القاع ، مما يسبب غبارًا قويًا تأثير التنظيف واهتزاز كيس المرشح. الغبار على الحقيبة.
